Review Power Supply ATX Tester

Dipublikasikan : Januari 12, 2021, Diperbarui : Januari 12, 2021

Di sini saya ingin mengulas tentang hal yang cukup krusial, yaitu PSU ATX Tester. Apakah benar-benar mengindikasikan PSU dalam keadaan "baik"? Mari simak reviewnya secara seksama.

Saya akan mereview dua model dari benda ini. Yang pertama yang menggunakan LED sebagai indikatornya dan yang kedua yang menggunakan layar LCD sebagai indikator.

PSU ATX Tester LED

Model ini hanya menggunakan LED atau lampu sebagai indikatornya. Harganya pun bisa dibilang murah, yaitu sekitar Rp50.000,00.

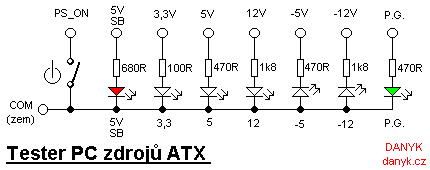

Setelah dibuka, kita bisa lihat bahwa komponennya sangat sederhana sekali. Bisa dilihat bahwa komponennya hanya resistor, led, buzzer (sudah saya copot), dan beberapa socket connector power bertipe female.

Sumber : danyk.cz

Bisa kita lihat juga bahwa rangkaian ini hanya mengandalkan resistor sebagai pembatas minimum voltagenya. Jadi, apabila voltagenya kurang atau under-voltage, maka led akan redup atau bahkan tidak menyala karena dibatasi oleh resistor.

Tetapi, bagaimana jika PSU mengalami over-voltage? Nah, ini lah masalahnya karena lampu pada tester akan tetap menyala. Hal tersebut memberikan kita informasi yang salah mengenai kondisi PSU. Kita pun juga tidak bisa melihat apakah PSU mengalami over-voltage karena lampu tersebut pun susah untuk terbakar karena kelebihan tegangan pada PSU telah ditahan oleh resistor pada tester dan dikonversi ke dalam bentuk panas.

Kesimpulannya, apakah worth it membeli PSU Tester ini? Tentunya tidak worth it sama sekali dan mungkin lebih baik kalian membeli avometer digital sekalian yang harganya mulai dari Rp30.000,00.

EH! Tunggu dulu, reviewnya belum selesai. Mungkin kalian juga berpikir, kalau pakai avometer ribet untuk mengukur tegangan pada masing-masing jalurnya. Lanjut baca di bawah!

PSU ATX Tester LCD

Untuk model kedua ini terdapat LCD yang menampilkan tegangan pada setiap railnya.

Sumber : jestineyong.com

Bisa saya katakan model ini memiliki hasil yang lebih akurat dan bahkan kita bisa melihat detail dari setiap tegangannya pada layar LCD. Namun, memang alat lebih mahal dari model pertama, yaitu sekitar Rp130.000,00.

Menurut saya pribadi, cukup worth it dengan harga tersebut karena sudah terdapat LCD, buzzer, dan ada beberapa LED juga.

Saya sangat merekomendasikan untuk membeli tester model seperti ini karena keakuratannya yang lebih tinggi dari model pertama.
